Nieuwe willekeurige-functiegenerator van Tektronix
Nieuwe willekeurige-functiegenerator van Tektronix

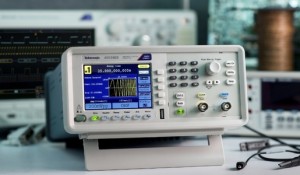

Tektronix introduceert een willekeurige-functiegenerator die door de gunstige prijs/prestatieverhouding ook geschikt is voor gebruik in onderwijsinstellingen. De AFG1022 heeft twee kanalen met een bandbreedte van 25 MHz en een uitgangsspanning van maximaal 10 Vtt. Het apparaat heeft vier bedrijfsmodi en levert naast de willekeurig te bepalen golfvormen vijftig verschillende vooringestelde signalen. De generator bevat ook een 200-MHz-frequentieteller waardoor deze als allround-meetinstrument bij praktijkonderwijs kan worden ingezet.

De AFG1022 wordt geleverd met een voor het betreffende land geschikt netsnoer, een USB A/B-kabel, twee BNC-kabels, een kalibratie-certificaat en een CD-ROM. Het apparaat beschikt over een 3,95-inch kleuren-TFT-beeldscherm waarop de relevante instelgegevens zowel grafisch als in tekst worden weergegeven. Met de gratis software ArbExpress kunnen golfvormen op een pc worden gedefinieerd en vervolgens met behulp van een USB-stick in het niet-vluchtige geheugen van de functiegenerator worden opgeslagen.

Technische gegevens van de AFG1022:
- Uitgangssignalen: sinus, blokgolf, puls, flank, ruis en 45 willekeurige golfvormen;
- Frequentiebereik: 1 µHz – 25 MHz (driehoek 1 µHz – 1 MHz);
- Harmonische vervorming (sinus): <50 dBc, 1 Vtt, 1 µHz – 25 MHz;
- Flanksteilheid blokgolf: <12 ns;
- Frequentiebereik willekeurige golfvormen: 1 µHz – 10 MHz / 2 mHz – 10 MHz (burst);
- 64 MB niet-vluchtig geheugen voor opslag van willekeurige golfvormen;
- 125 MS/s sampling-rate en 14-bits verticale resolutie;
- Afmetingen (bxhxd): 23,5 x 11,0 x 29,5 cm.

De AFG1022 kost US$ 715,00.
