NMOS-vervanger voor Darlington-arrays

10 juli 2014, 22:00
NMOS-vervanger voor Darlington-arrays
NMOS-vervanger voor Darlington-arrays

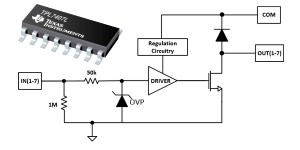

Texas Instruments introduceert de TPL7404L, een NMOS transistor-array dat als vervanger kan dienen voor bipolaire Darlington-transistor-arrays zoals de ULN2003A. Dit laatste IC wordt vaak toegepast om GPIO’s van microcontrollers zware belastingen te kunnen laten aansturen. Het bevat Darlington-drivers die 500 mA naar massa kunnen schakelen en diodes voor het onderdrukken van spanningspieken bij inductieve belastingen. De TPL7404L is een directe vervanger voor deze ULN2003A.

Het nieuwe NMOS-array heeft hoogohmige ingangen die compatibel zijn met logische GPIO-niveaus tussen 1,8 V en 5 V. Ieder kanaal is geschikt voor spanningen tot 40 V en stromen tot 600 mA. Voor het schakelen van hogere stromen kunnen meerdere uitgangen worden parallelgeschakeld. De TPL7404L heeft een kleinere lekstroom dan het bipolaire equivalent waardoor minder energie wordt verbruikt. In combinatie met het register-IC SN74HC595 kunnen meerdere TPL7404’s met slechts drie GPIO-pennen worden aangestuurd.
