Oscillator met een frequentiestabiliteit van ±1 ppb

24 januari 2018, 12:52

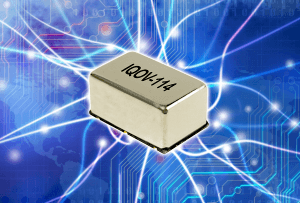

Verwarmde oscillator IQOV-114 van IQD. Afbeelding: IQD.
Verwarmde oscillator IQOV-114 van IQD. Afbeelding: IQD.
De nieuwe IQOV-114 van IQD is een extreem stabiele, verwarmde kristaloscillator met een kleine faseruis en een frequentieafwijking van ±1 ppb in het temperatuurgebied van -40 tot +85 °C.

De faseruis bedraagt typisch slechts –120 dBc/Hz bij 10 Hz resp. –155 dBc/Hz bij 10 kHz. Deze eigenschap maakt de oscillator IQOV-114 tot een ideale keus voor 4G/LTE/5G-basisstations, commerciële zenders, satellietcommunicatie, radar en Wi-Max-toepassingen. De IQOV-114 is leverbaar voor veel frequenties: 8,192 MHz, 10,0 MHz, 12,80 MHz, 13,0 MHz, 15,36 MHz, 16,384 MHz, 19,2 MHz, 20,0 MHz en 30,72 MHz.

De veroudering bedraagt minder dan ±0,5 ppb per dag en ±50 ppb per jaar (1 ppb = 0,000.001 ‰). De afwijking veroorzaakt door voedingsspanningsvariaties (gemeten bij 25 °C bij spanningen van 3,13 tot 3,47 V en een capacitieve belasting van 15 pF) is maar ±2 ppb. De stabiliteit over een korte tijdsspanne (Allan-variantie) over 1 h bij 25 °C is maximaal 0,01 ppb. De OCXO is gebaseerd op een HCMOS. Hij wordt geleverd in een FR4-SMD-behuizing met afmetingen van 20 x 2,7 mm en een metalen deksel. Hij kan belastingen van maximaal 15 pF aansturen en is bij 3,3 V te gebruiken. Tijdens het opwarmen kan hij maximaal 1 A verbruiken. In stationaire toestand is de stroomopname bij 25 °C maximaal 500 mA.
