Piëzo-buzzer-driver met geïntegreerde ladingspomp

9 juni 2014, 22:00
Piëzo-buzzer-driver met geïntegreerde ladingspomp
Piëzo-buzzer-driver met geïntegreerde ladingspomp

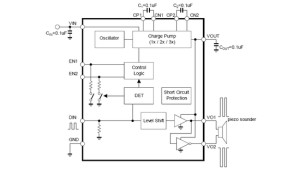

Diodes Inc introduceert een driver-IC voor piëzo-buzzers dat beschikt over een ingebouwde ladingspomp-boost-converter. Hierdoor is de chip bij een voedingsspanning van 3 V in staat om buzzers met maximaal 18 Vpp aan te sturen waardoor een zeer hoog geluidsvolume kan worden bereikt. De chip is ontworpen voor toepassing in alarmeringssystemen voor medische en beveiligingsapparatuur, huishoudelijke apparaten en wekkers.

De ladingspomp in de PAM8904 kan softwarematig op drie niveaus worden ingesteld. Het IC accepteert ingangssignalen met frequenties tussen 20 Hz en 300 kHz en heeft een automatisch slaapcircuit waardoor de voedingsbatterij langer meegaat. Er zijn ingebouwde beveiligingen voor te hoge temperatuur, te hoge stromen en spanningen, en automatische uitschakeling bij te lage voedingsspanning. De interne boost-converter werkt met een vaste frequentie van 1,0 MHz, heeft een hoog rendement en produceert lage EMI-waarden. De PAM8904 wordt geleverd in een 16-pens U-QFN3030 behuizing.
