Printconnector monteren zonder solderen
Printconnector monteren zonder solderen

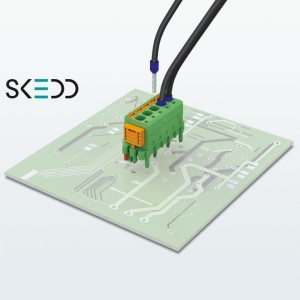

Met de SDC 2,5 presenteert Phoenix Contact de eerste printconnector met de innovatieve directe insteektechniek SKEDD. Hij hoeft dus niet meer op de print te worden gesoldeerd. Verder is deze connector voorzien van handige push-in-aansluitingen.

De nieuwe printconnectoren kunnen dankzij speciale veerklemmen via doorgemetalliseerde boorgaten direct contact maken met de printplaat. De voordelen hiervan zijn dat men bij de productie component- en proceskosten kan reduceren. De connectoren worden eenvoudig zonder gereedschap op de printplaat gestoken en met de geïntegreerde borgpennen trillingsbestendig vergrendeld.

De connectorserie SDC 2,5 is geschikt voor aderdoorsneden van 0,2 mm² tot 2,5 mm². Stromen tot 12 A en spanningen tot 320 V (IEC) zijn probleemloos mogelijk. De connectoren in 5,0 mm-raster zijn leverbaar in verschillende uitvoeringen voor maximaal 16 aders.
