Radioamateur-transceiver-shield voor Arduino
Radioamateur-transceiver-shield voor Arduino

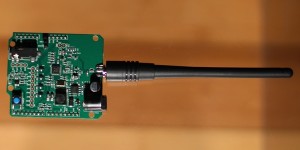

HamShield is een kickstarterproject van drie Amerikaanse radioamateurs. Dit FM-transceiver-shield voor Arduino is onder andere geschikt voor de 2-m- en 70-cm-amateurbanden. Zowel de hardware als de software van het shield zijn open-source en de HamShield Arduino library bevat functies voor verschillende amateurradio-modi zoals morse code, packet radio en SSTV.

Het HamShield is opgebouwd rond een Auctus 1846S chip die een volledig geïntegreerde FM-transceiver bevat. Het IC heeft een SDR-kern die verschillende functies biedt zoals sub-audio CTCSS/CDCSS, DTMF-codering en -decodering, RSSI, squelch, VOX en volumeregeling. Er kan worden gekozen tussen 12,5 kHz en 25 kHz kanaalbandbreedte. Het  HamShield is geschikt voor de frequentiebanden 134-174 MHz, 200-260 MHz en 400-520 MHz. Hieronder vallen de 2-m- en 70-cm-amateurbanden en de Amerikaanse 1,25 m amateurband. Het uitgangsvermogen bedraagt 250 mW (50 Ohm).

Omdat de Arduino niet genoeg vermogen kan leveren om zichzelf en het shield te voeden is een externe voeding vereist. De voedingsspanning mag liggen tussen 5 V en 20 V en kan bijvoorbeeld worden geleverd door een netadapter, 4xAA-batterijen of een 7,4 V lithium-accubatterij. De audio-aansluiting is geschikt voor een smartphone-headset, maar er kan ook gebruik worden gemaakt van de PWM/ADC-in- en uitgangen van de Arduino.



Met het kickstarterproject, dat nog loopt tot 30 juli 2015, is inmiddels al bijna US$ 50.000 opgehaald (oorspronkelijk doel: US$ 25.000).
