Alweer 23 jaar geleden, was Peter de Bruijn het zat om telkens weer naar de afstandsbediening te grijpen als er ineens een reclameblok loeihard door de woonkamer knalde. Dus ontwierp hij de Mini-Mute. Daarmee hoefde hij alleen maar op de salontafel te tikken om het geluid direct te dempen. De clou: een compact, PIC microcontroller-schakelingetje.

Mini-mute schakeling

De schakeling, gebaseerd op de Microchip Technology PIC12F1822, kan trillingen van een tik op een oppervalk detecteren en stuurt dan een IR-signaal om de tv te dempen. Geen afstandsbediening meer nodig! En als de reclameschreeuwers zijn uitgeraasd, tik je nog eens om het geluid weer aan te zetten.

Naast de 8-pens PIC microcontroller gebruikt het ontwerp een piëzo-elektrische transducer, aangesloten op de GP0-ingang om het signaal op te vangen. Een zenerdiode (D1) beschermt de ingang tegen overspanning, terwijl de GP5-uitgang via transistor T1 een IR-LED aanstuurt om infrarood "mute" commando’s naar de tv te sturen.

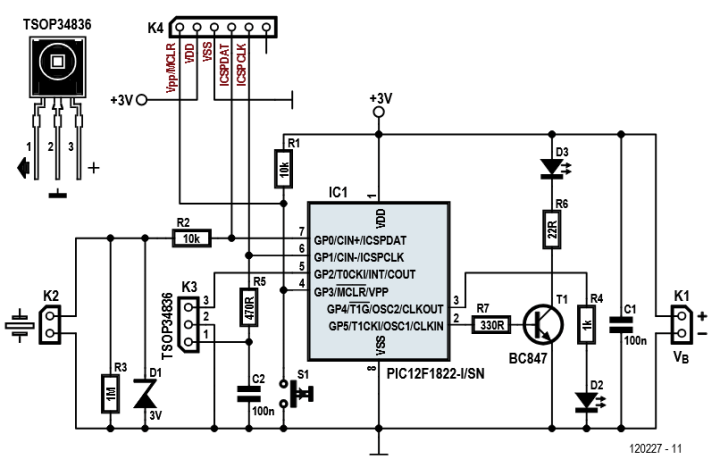

The PIC12F1822-based circuit Mini-Mute circuit
Het mini-mute circuit met PIC12F1822.

"Drukknop S1 zorgt ervoor dat het circuit het juiste mute-commando kan leren," legt Peter uit. "Als je die ingedrukt houdt, gaat indicator-led D2 aan en het mute-commando dat de originele afstandsbediening uitzendt, kan dan met een IR-ontvanger (type TSOP34836) op K3 worden ingelezen. Die code wordt opgeslagen in de PIC. Connector K4 is bedoeld om de PIC te programmeren. De pinnetjes zijn compatibel met de Microchip PICkit Programmer en vergelijkbare tools."

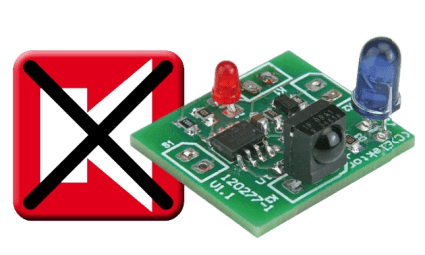

Elektor mini-mute
de compacte mini-mute

Printje en behuizing

De compacte printplaat maakt vooral gebruik van SMD-componenten. Peter liet zien dat de print en twee 1,5 V-celletjes makkelijk in een klein doosje van 5 × 2,5 × 7 cm pasten. Met een knoopcel kan zelfs een nog kleinere behuizing. Stroom komt van een 3 V-knoopcel of twee 1,5 V-batterijen. Het circuit verbruikt minder dan 100 nA in de ultralage-slaapstand, dus een aan/uit-schakelaar is niet nodig.

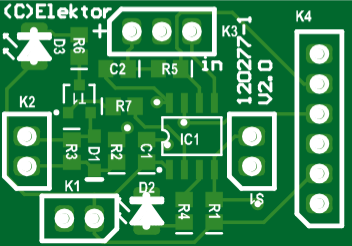

Elektor mini-mute pcb
De zeer compacte printplaat

Het originele project

Het originele “Mjoetie” artikel verscheen in Elektor 7/8-2012. Je kunt dit doe-het-zelf-artikel gratis lezen tot twee weken na publicatie van dit nieuwsitem. Begin je zelf met een leuk project? Deel je voortgang dan vooral op het Elektor Labs platform!
Redactionele noot: Dit artikel verscheen oorspronkelijk in een editie van Elektor uit 2012. Sommige componenten of producten zijn mogelijk niet meer leverbaar. Toch denken we dat het project je kan inspireren om met nieuwe elektronica-projecten aan de slag te gaan.
