Schakeling: Professionele Labvoeding

Een professionele laboratoriumvoeding nodig? Voedingen zijn overal te vinden — Van netadapters tot high-end laboratoriumapparaten. Hoewel kant-en-klare voedingen vaak voldoende zijn voor algemene elektronicaprojecten, hangt er meestal een flinke prijskaart aan een voeding als hoge stabiliteit, nauwkeurige regeling en betrouwbaarheid nodig zijn. Maar wat als u voor een schappelijke prijs zelf een hoogwaardige voeding yourself zou kunnen bouwen?

Doe Het Zelf Netvoeding

Voor zowel elektronicaliefhebbers als professionals is het bezit van een kleine, regelbare netvoeding met een spanningsbereik van 1 tot 12 V en een maximale stroom van ongeveer 1 A van onschatbare waarde. Hoewel budgetvriendelijke labvoedingen ruim verkrijgbaar zijn, varieert de kwaliteit nogal en worden vooral bij goedkopere modellen vaak concessies op het gebied van efficiëntie en betrouwbaarheid gedaan. Hoe vindt u de juiste balans tussen prijs en prestaties? Dat kan prima, met een beetje planning.

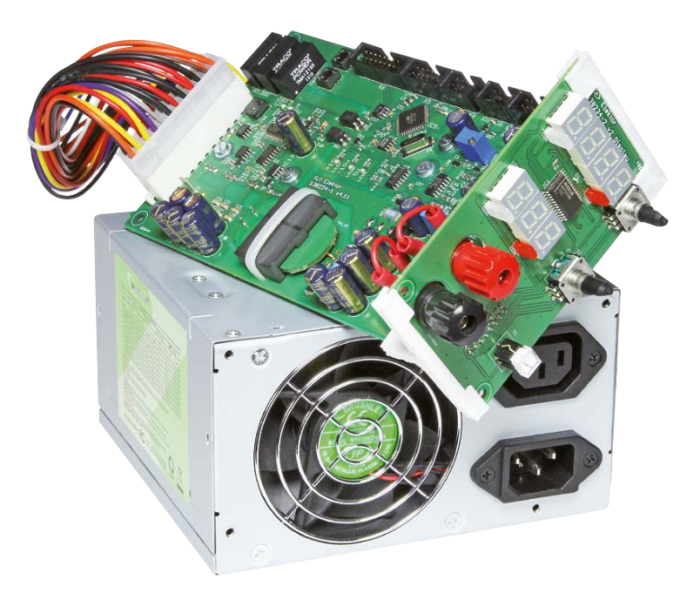

  De ingangstrap van deze hoogwaardige voedingsmodule bestaat uit een schakelende regelaar gevolgd door galvanische scheiding en een lineaire regelaar als eindtrap. Het geheel wordt gevoed door een krachtige externe 12 V bron. De regelingen en de microcontroller die alles bestuurt zitten op een enkele printplaat en het display en de bedieningselementen op een tweede. Het resultaat is een compacte module en meerdere van deze modules kunnen worden gemonteerd in een 19-inch rek waarbij ze kunnen worden gevoed door een enkele pc-voeding. Kenmerken:

• Efficiënte laboratoriumvoeding met schakelende ingangstrap
• Voeding vanuit de 12 V-uitgang van een pc-voeding
• Efficiëntie tot 70%
• Volledige elektrische scheiding tussen de modules
• Uitgangsspanning 0 - 30 V, in 10 mV stappen
• Uitgangsstroom 0 - 1 A, in 10 mA stappen
• Spanning en stroom afleesbaar op LED-displays
• Goede belastingsregeling
• Lage drift
• Speciale knop voor snelle uitschakeling

Project Labvoeding

Het oorspronkelijke artikel, “Professionele Labvoeding,” verscheen in Elektor September 2014. U heeft gratis toegang tot het artikel gedurende twee weken na publicatie van dit nieuwsbericht. Als u aan een soortgelijk project werkt, overweeg dan om het te delen op het Elektor Labs-platform!

---

Noot van de redactie: Dit artikel werd eerder gepubliceerd in een 2014 editie van ElektorMag. Sommige onderdelen, de PCB's of gerelateerde producten, zijn mogelijk niet meer beschikbaar. Toch denken we dat het project waardevol is en hopen we dat het zal inspireren om aan nieuwe uitdagingen te beginnen.
