Snelste en nauwkeurigste A/D-converter voor hoge temperaturen

13 oktober 2014, 22:00
Snelste en nauwkeurigste A/D-converter voor hoge temperaturen
Snelste en nauwkeurigste A/D-converter voor hoge temperaturen

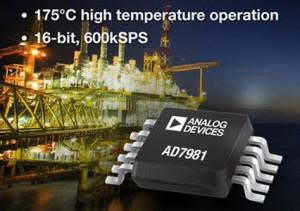

Analog Devices introduceert de AD7981, een 16-bits SAR-A/D-converter die geschikt is voor gebruik bij omgevingstemperaturen tot 175 °C. Volgens het bedrijf is de AD7981 op dit moment de snelste, nauwkeurigste en energiezuinigste A/D-converter in deze klasse. Met een sample-rate tot 600 ksps is de converter geschikt voor toepassingen zoals breedbandige geluids- en trillingsmetingen en energiezuinige druk- en temperatuurmetingen in ‘ruwe’ omgevingen zoals booreilanden, zware industrie en luchtvaart.

De AD7981 verlengt de gebruiksduur in accugevoede toepassingen door het opgenomen vermogen lineair met de sample-rate te laten variëren van maximaal 4,65 mW bij 600 ksps tot 70 µW bij 10 ksps. De SPI-compatibele seriële interface maakt het mogelijk om meerdere AD7981’s via een driedraads bus met elkaar te koppelen. Door de aparte I/O-voedingsaansluiting is de converter geschikt voor 1,8 V, 2,5 V, 3 V en 5 V.

Technische eigenschappen:
Werkt bij temperaturen tussen -55°C en +175°C;
16-bits resolutie;
600 ksps sample-rate zonder latency;
SNR: 91dB bij 1 kHz ingangsfrequentie;
THD: -100dB bij 1 kHz ingangsfrequentie;
INL: ±2,0 LSB max, DNL: ±0,9 LSB max;
Energieverbruik:
2,25mW bij 600 ksps (alleen VDD);
4,65 mW bij 600 ksps (totaal);
70 µW bij 10 ksps;
Behuizing: 10-pens wire bonding MSOP met afmetingen van 3 x 5 mm.
