Superdun substraat met goede warmtegeleiding en ESD-bescherming

17 januari 2017, 09:01
Superdun substraat met goede warmtegeleiding en ESD-bescherming
Superdun substraat met goede warmtegeleiding en ESD-bescherming
Een nieuw, ultradun ceramisch substraat met een ESD-sterkte van maximaal 25 kV (meer dan drie keer hoger dan de standaard 8 kV van state-of-the-art Zenerdiodes) heeft ook nog eens een groot thermisch geleidingsvermogen van 22 W/mK. Dat is drie keer beter dan bij conventionele dragers, hoewel het substraat aanzienlijk dunner is. De nieuwe technologie is vooral heel geschikt voor LED-toepassingen waar het aantal LED’s per eenheid blijft groeien en de LED’s ook steeds dichter bij elkaar worden geplaatst.

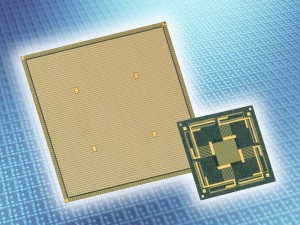

Dit ceramisch substraat is ontwikkeld door TDK en heeft de naam CeraPad gekregen. Het maakt toepassing op chip-schaal mogelijk voor standaard LED-elementen van CSP1515 tot CSP0707. Omdat de thermische uitzettingscoëfficiënt bijna hetzelfde is als die van de LED’s, ontstaat er nauwelijks mechanische spanning tussen substraat en LED over een groot temperatuurbereik. De ESD-bescherming in de meerlaagsstructuur van het substraat maakt discrete ESD-componenten overbodig, zodat LED-arrays met honderden individueel regelbare pixels zijn te realiseren.
