Sycamore: SMD-contactbus uit één stuk

19 juni 2017, 19:51
Sycamore: SMD-contactbus uit één stuk
Sycamore: SMD-contactbus uit één stuk

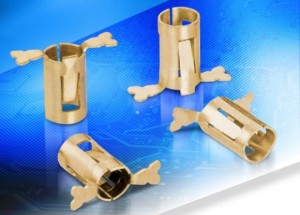

Connectorfabrikant Harwin presenteert met de Sycamore-lijn een SMD -contactsysteem van contactbussen uit één stuk, geschikt voor herhaald insteken en weer losnemen van modules. De voordelen van deze, aan de onderkant open, contactbussen zijn dat ze goed geschikt zijn voor automatisch bestukken en de goede kwaliteit van de contacten.

De Sycamore-lijn van Harwin omvat van boven en van onder te gebruiken contactbussen voor pennen met een diameter 1 en 1,5 mm van verguld beryllium-koper, die ook na meerdere keren insteken en weer losnemen hun hoge contactkwaliteit behouden. Het gaat om contactbussen uit één stuk met een materiaaldikte van 0,3 mm, zodat ze ook maar 0,3 mm (plus soldeerlaag) toevoegen aan de dikte van de print. Dankzij de open constructie hoeven de pennen geen nauwkeurig gedefinieerde lengte te hebben. De toelaatbare bedrijfstemperatuur is van –50 tot +125 °C. Er zijn tape-reels met maximaal 1.400 contacten verkrijgbaar.
