Ultradunne spanningsregelaar levert 2 x 2,5 A

28 juli 2015, 00:01
Ultradunne spanningsregelaar levert 2 x 2,5 A
Ultradunne spanningsregelaar levert 2 x 2,5 A

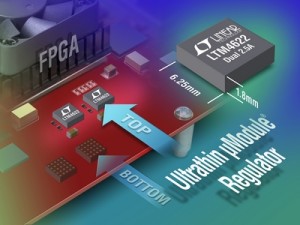

Linear Technology introduceert de LTM4622, een spanningsregelaar met twee onafhankelijke uitgangen die ieder 2,5 A kunnen leveren (3 A piek). Door de ultradunne behuizing met afmetingen van 6,25 mm x 6,25 mm x 1,82 mm kan de regelaar zowel aan de bovenzijde als aan de onderzijde van de print worden gemonteerd.

De LGA-behuizing van de LTM4622 bevat de schakelende DC/DC-regelaar, MOSFET’s, spoelen en ondersteunende elektronica. Als externe componenten zijn slechts drie condensatoren en twee weerstanden benodigd. De complete regelschakeling neemt hierdoor op een enkelzijdige print een oppervlakte van minder dan 1 cm² in (minder dan 0,5 cm² op een dubbelzijdige print). Door de uitgangen te combineren kan de regelaar een maximale stroom van 5 A leveren. De ingangsspanning mag liggen tussen 3,6 V en 20 V, maar kan ook voor 3,3 V worden geconfigureerd. De uitgangsspanning is instelbaar tussen 0,6 V en 5,5 V en heeft een maximale afwijking van ±1,5% bij alle belastingen en over het gehele temperatuurbereik van -40 ºC tot +125 ºC.
