Ultradunne step-down spanningsregelaar

7 december 2014, 23:00
Ultradunne step-down spanningsregelaar
Ultradunne step-down spanningsregelaar

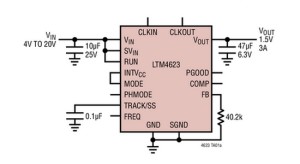

Linear Technology introduceert de LTM4623, een step-down spanningsregelaar die samen met de bijbehorende spoel van 1 µH in een behuizing van slechts 6,25 x 6,25 x 1,8 mm is ondergebracht. Inclusief soldeerpasta is de hoogte van de behuizing slechts 2 mm waardoor deze probleemloos op de achterzijde van bijvoorbeeld een PCIe-insteekkaart kan worden gemonteerd. Voor een complete schakeling met dit IC zijn slechts vier externe componenten benodigd: een condensator aan zowel in- als uitgang, een condensator die de soft-start-karakteristiek bepaalt en een weerstand voor het instellen van de uitgangsspanning.

De belangrijkste technische eigenschappen zijn:
- Ingangsspanning tussen 4 V en 20 V;
- Ingangsspanning vanaf  2,375 V met externe hulpspanning;
- Uitgangsspanning tussen 0,6 V en 5,5 V;
- Uitgangsstroom maximaal 3 A;
- Uitgangsspanningsafwijking 1,5%;
- Current mode control;
- EMI volgens EN55022 klasse B;
- Extern synchroniseerbaar;
- Beveiligd tegen overspanning, -stroom en –temperatuur.

Bij een uitgangsstroom van 3 A en een ingangsspanning van 12 V bedraagt het rendement bij 1,5 V uitgangsspanning 80% en bij 3,3 V uitgangsspanning 88%.
