USB/Ethernet + UART-brug

7 augustus 2014, 22:00
USB/Ethernet + UART-brug
USB/Ethernet + UART-brug

Exar Corporation introduceert de XR2280x-reeks USB/Ethernet-brug-IC’s. Deze hooggeïntegreerde bouwstenen bevatten een Hi-Speed-USB-2.0-hub in combinatie met controllers voor 10/100 Ethernet, I²C, EDGE-GPIO en maximaal vier UARTS. De IC’s ondersteunen verschillende communicatiestandaarden op één USB-poort en maken zo de aansluiting van bestaande ontwerpen op het IoT mogelijk. De brug-IC’s zijn ook geschikt voor toepassing in onder andere industriële systemen, bedrijfsautomatisering en netwerk- en testtechniek.

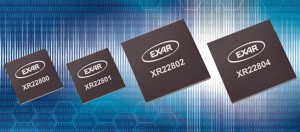

De XR22801 levert upstream een USB-interface met geïntegreerde USB-2.0-PHY en een device-controller die voldoet aan de USB 2.0 Hi-Speed (480Mb/s) en Full-Speed (12 Mb/s) specificaties. Downstream is een Ethernet-controller met geïntegreerde 10/100-Ethernet-MAC en -PHY volgens IEEE 802.3 beschikbaar, evenals een uitgebreide UART met fractional baudrate-generator (300 b/s tot 15 Mb/s), een multi-master I²C-controller en een Enhanced Dedicated GPIO Entity (EDGE)-controller. Deze EDGE-controller ondersteunt 16 GPIO’s. Zowel de EDGE-pennen als de I²C-interface kunnen voor de aansturing en monitoring van  andere randapparaten worden gebruikt. Twee van de EDGE-pennen kunnen ook als PWM-generator worden geconfigureerd. Naast de XR22801 met één UART bevat de reeks de XR22800 zonder UART, de XR22802 met twee UART’s en de XR22804 met vier UARTS. De XR2280x-reeks wordt in 32- of 56-pens QFN-behuizing geleverd.
