Verbeterde IR-ontvangers voor afstandsbediening
Verbeterde IR-ontvangers voor afstandsbediening

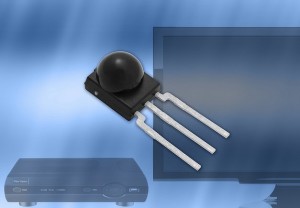

Menig elektronicus zal ze wel kennen, de TSOP-IR-ontvangers die worden toegepast in praktisch elke schakeling die met IR-signalen moet worden bediend. Vishay heeft nu verbeterde versies in een zogenaamde Minimold-behuizing van deze ontvangers voorgesteld, die een betere kijkhoek en een grotere HF-ruisonderdrukking bezitten en bovendien geschikt zijn voor wave- en reflow-solderen.

Het toch al grote assortiment van IR-ontvangers heeft Vishay nu uitgebreid met de series TSOP33xxx en TSOP53xxx. Deze hebben een behuizing die is voorzien van een bolle lens, waardoor de gevoeligheid naar alle kanten groter is dan bij de oudere (cast en minicast) behuizingen. De nieuwe IR-ontvanger-series bevatten net zoals hun soortgenoten intern een fotodiode, een AGC, een banddoorlaatfilter en een demodulator. De voedingsspanning mag tussen 2,2 en 5,5 V liggen en de stroomopname bedraagt slechts 0,35 mA (TSOP33xxx) resp. 0,7 mA (TSOP53xxx).

De IR-ontvangers zijn leverbaar in vijf verschillende AGC-versies voor korte en lange IR-burst-series. De typen TSOP331xx, TSOP332xx, TSOP531xx en TSOP532xx zijn backwards compatibel met alle gangbare IR-afstandsbedieningsformaten. De TSOP333xx, TSOP334xx, TSOP533xx en TSOP534xx zijn ideaal voor toepassingen waarbij continu data worden verstuurd, waarbij stoorpulsen van o.a. energiespaarlampen effectief worden onderdrukt.
