Vochtsensor

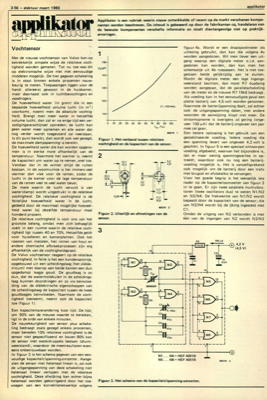

3-56 - elektuur maart 1980 applikator Vochtsensor figuur 4a. Wordt er een draaispoelmeter als uitlezing gebruikt, dan kan die volgens 4c worden aangesloten. Wil men liever een uit- gang waarop een digitale meter o.i.d. aan- gesloten kan worden, dan kan men het schemaatje uit 4b toepassen. Het is niet toe- gestaan beide gelijktijdig aan te sluiten. Mocht de digitale meter een lage ingangs- weerstand bezitten, dan moet R7 dusdanig worden aangepast, dat de parallelschakeling van de meter en de nieuwe R7 19k6 bedraagt. Als voeding kan in het eenvoudigste geval een platte batterij van 4,5 volt worden genomen. Naarmate de batterijspanning daalt, zal echter ook de uitgangsspanning dalen, met andere woorden de aanwijzing klopt niet meer. De stroomopname is overigens zd gering (onge- veer 100.sA) dat de batterij ongeveer een jaar mee zal gaan. Een betere oplossing is het gebruik van een gestabiliseerde voeding. Iedere voeding die een spanning levert van ongeveer 4,2 volt is geschikt. In ...
