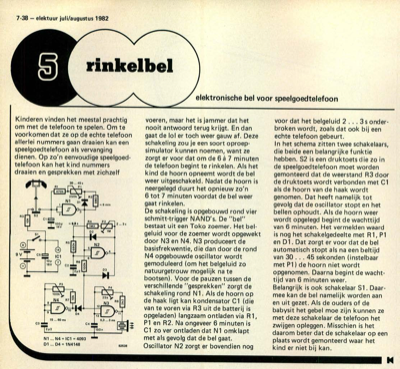

rinkelbel - elektronische bel voor speelgoedtelefoon

7-38 - elektuur juli/augustus 1982 Kinderen vinden het meestal prachtig om met de telefoon te spelen. Om te voorkomen dat ze op de echte telefoon allerlei nummers gaan draaien kan een speelgoedtelefoon als vervanging dienen. Op zo"n eenvoudige speelgoed- telefoon kan het kind nummers draaien en gesprekken met zichzelf voeren, maar het is jammer dat het nooit antwoord terug krijgt. En dan gaat de lol er toch weer gauw af. Deze schakeling zou je een soort oproep- simulator kunnen noemen, want ze zorgt er voor dat om de 6 aÃÄ 7 minuten de telefoon begint te rinkelen. Als het kind de hoorn opneemt wordt de bel weer uitgeschakeld. Nadat de hoorn is neergelegd duurt het opnieuw zo"n 6 tot 7 minuten voordat de bel weer gaat rinkelen. De schakeling is opgebouwd rond vier schmitt-trigger NAND"s. De "bel" bestaat uit een Toko zoemer. Het bel- geluid voor de zoemer wordt opgewekt door N3 en N4. N3 produceert de basisfrekwentie, die dan door de rond N4 opgebouwde oscillator wordt gemoduleer...
