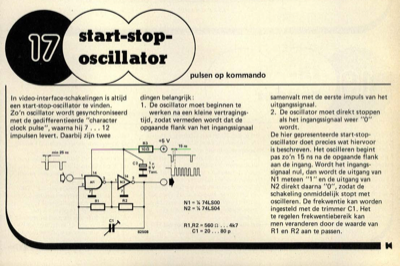

In video-interface-schakelingen is altijd een start-stop-oscillator te vinden. Zo"n oscillator wordt gesynchroniseerd met de gedifferentieerde "character clock pulse", waarna hij 7 ... 12 impulsen levert. Daarbij zijn twee inin 25 ns pulsen op kommando dingen belangrijk: 1. De oscillator moet beginnen te werken na een kleine vertragings- tijd, zodat vermeden wordt dat de opgaande flank van het ingangssignaal samenvalt met de eerste impuls van het uitgangssignaal. 2. De oscillator moet direkt stoppen als het ingangssignaal weer "0" wordt. De hier gepresenteerde start-stop- oscillator doet precies wat hiervoor is beschreven. Het oscilleren begint pas zo"n 15 ns na de opgaande flank aan de ingang. Wordt het ingangs- signaal nul, dan wordt de uitgang van N1 meteen "1 " en de uitgang van N2 direkt daarna "0", zodat de schakeling onmiddelijk stopt met oscilleren. De frekwentie kan worden ingesteld met de trimmer C1. Het te regelen frekwentiebereik kan men veranderen door de waarde van R...
