positieve-driehoek-generator - diode werkt negatieve spanning weg

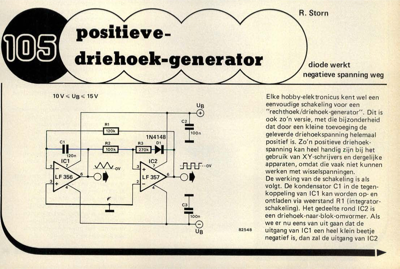

positieve- driehoek-generator diode werkt negatieve spanning weg Elke hobby-elektronicus kent wel een eenvoudige schakeling voor een "rechthoek/driehoek-generator". Dit is ook zo"n versie, met die bijzonderheid dat door een kleine toevoeging de geleverde driehoekspanning helemaal positief is. Zo"n positieve driehoek- spanning kan heel handig zijn bij het gebruik van XY-schrijvers en dergelijke apparaten, omdat die vaak niet kunnen werken met wisselspanningen. De werking van de schakeling is als volgt. De kondensator Cl in de tegen- koppeling van IC1 kan worden op- en ontladen via weerstand R1 (integrator- schakeling). Het gedeelte rond IC2 is een driehoek-naar-blok-omvormer. Als we er nu eens van uit gaan dat de uitgang van IC1 een heel klein beetje negatief is, dan zal de uitgang van IC2 10V" UB-15V 82548 R. Storn Po- 8-24 - elektuur juli/augustus 1982 helemaal negatief zijn (praktisch de negatieve voedingsspanning). Op dat moment geleidt de diode en hangt in feite de seriesc...
