kompakte synthesizer (4) - DUAL-ADSR en LFO-NOISE module

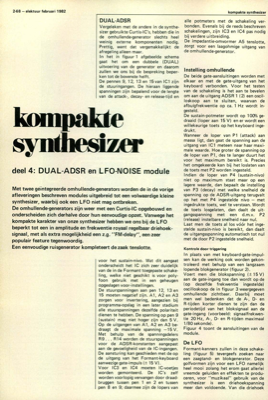

2-68 - elektuur februari 1982 kompakte synthesizer DUAL-ADSR Vergeleken met de andere in de synthe- sizer gebruikte Curtis-IC"s, hebben die in de omhullende-generator slechts heel weinig externe komponenten nodig. Prettig, want dat vergemakkelijkt de afregeling alleen maar. In het in figuur 1 afgebeelde schema gaat het om een dubbele (DUAL) uitvoering van de generator en daarom zullen we ons bij de bespreking beper- ken tot de bovenste helft. De pennen 9, 12, 13 en 15 van IC1 zijn de stuuringangen. De hieraan liggende spanningen zijn bepalend voor de lengte van de attack-, decay- en release-tijd en lwmpakte synthesizer deel 4: DUAL-ADSR en LFO-NOISE module Met twee geintegreerde omhullende-generators worden de in de vorige afleveringen beschreven modules uitgebreid tot een volwaardige kleine synthesizer, waarbij ook een LFO niet mag ontbreken. De omhullende-generators zijn weer met een Curtis-IC opgebouwd en onderscheiden zich derhalve door hun eenvoudige opzet. Vanwege het komp...
