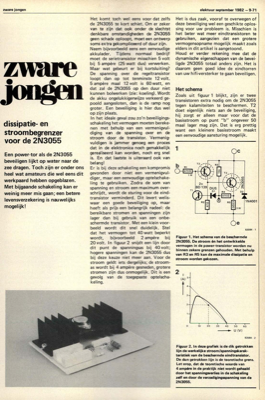

zware jongen elektuur september 1982 - 9-71 dissipatie- en stroombegrenzer voor de 2N3055 Een power-tor als de 2N3055 beveiligen lijkt op water naar de zee dragen. Toch zijn er onder ons heel wat amateurs die wel eens dit werkpaard hebben opgeblazen. Met bijgaande schakeling kan er weinig meer mis gaan; een betere levensverzekering is nauwelijks mogelijk! Het komt toch wel eens voor dat zelfs de 2N3055 te kort schiet. Om er zeker van te zijn dat ook onder de slechtst denkbare omstandigheden de 2N3055 geen schade oploopt, moet een ontwerp soms extra gekompliceerd of duur zijn. Neem bijvoorbeeld eens een eenvoudige akkulader. Tijdens normaal bedrijf moet de serietransistor misschien 5 volt bij 5 ampeÃÄre (25 watt dus) verwerken. Maar wat gebeurt er bij kortsluiting? De spanning over de regeltransistor loopt dan op tot tenminste 12 volt. 5 ampeÃÄre maal 12 volt is 60 watt, en dat zal de 2N3055 op den duur niet kunnen bolwerken (zie: koeling). Wordt de akku ongelukkigerwijze verkeer...
