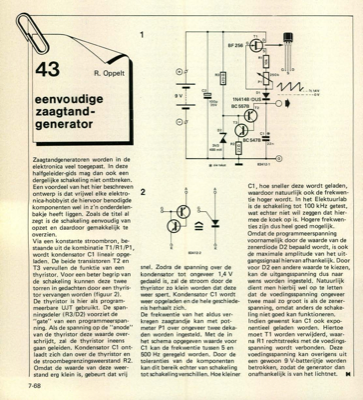

7-68 43 R. Oppelt 1T BF 256 0 9V GD eenvoudige zaagtand- generator -.~~1~111■ • Zaagtandgeneratoren worden in de elektronica veel toegepast. In deze halfgeleider-gids mag dan ook een dergelijke schakeling niet ontbreken. Een voordeel van het hier beschreven ontwerp is dat vrijwel elke elektro- nica-hobbyist de hiervoor benodigde komponenten wel in z"n onderdelen- bakje heeft liggen. Zoals de titel al zegt is de schakeling eenvoudig van opzet en daardoor gemakkelijk te overzien. Via een konstante stroombron, be- staande uit de kombinatie T1/R1/P1, wordt kondensator Cl lineair opge- laden. De beide transistoren T2 en T3 vervullen de funktie van een thyristor. Voor een beter begrip van de schakeling kunnen deze twee torren in gedachten door een thyris- tor vervangen worden (figuur 2). De thyristor is hier als program- meerbare UJT gebruikt. De span- ningsdeler (R3/D2) voorziet de "gate" van een programmeerspan- ning. Als de spanning op de "anode" van de thyristor deze waarde ov...
