supersmal kristalfilter

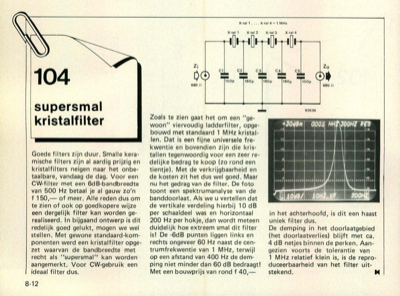

104 supersmal kristalfilter Goede filters zijn duur. Smalle kera- mische filters zijn al aardig prijzig en kristalfilters neigen naar het onbe- taalbare, vandaag de dag. Voor een CW-filter met een 6dB-bandbreedte van 500 Hz betaal je al gauw zo"n f 150,- of meer. Alle reden dus om te zien of ook op goedkopere wijze een dergelijk filter kan worden ge- realiseerd. In bijgaand ontwerp is dit redelijk goed gelukt, mogen we wel stellen. Met gewone standaard-kom- ponenten werd een kristalfilter opge- zet waarvan de bandbreedte met recht als "supersmal" kan worden aangemerkt. Voor CW-gebruik een ideaal filter dus. Zoals te zien gaat het om een "ge- woon" viervoudig ladderfilter, opge- bouwd met standaard 1 MHz kristal- len. Dat is een fijne universele fre- kwentie en bovendien zijn die kris- tallen tegenwoordig voor een zeer re- delijke bedrag te koop (zo rond een tientje). Met de verkrijgbaarheid en de kosten zit het dus wel goed. Maar nu het gedrag van de filter. De foto toont een sp...
