optische spanningsbewaker

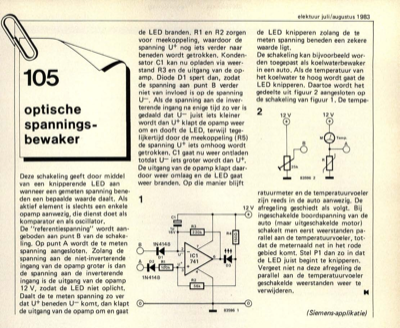

105 optische spannings- bewaker Deze schakeling geeft door middel van een knipperende LED aan wanneer een gemeten spanning bene- den een bepaalde waarde daalt. Als aktief element is slechts een enkele opamp aanwezig, die dienst doet als komparator en als oscillator. De "referentiespanning" wordt aan- geboden aan punt B van de schake- ling. Op punt A wordt de te meten spanning aangesloten. Zolang de spanning aan de niet-inverterende ingang van de opamp groter is dan de spanning aan de inverterende ingang is de uitgang van de opamp 12 V, zodat de LED niet oplicht. Daalt de te meten spanning zo ver dat U+ beneden U-komt, dan klapt de uitgang van de opamp om en gaat de LED branden. R1 en R2 zorgen voor meekoppeling, waardoor de spanning U+ nog iets verder naar beneden wordt getrokken. Konden- sator Cl kan nu opladen via weer- stand R3 en de uitgang van de op- amp. Diode Dl spert dan, zodat de spanning aan punt B verder niet van invloed is op de spanning U. Als de spanning aan de inv...
