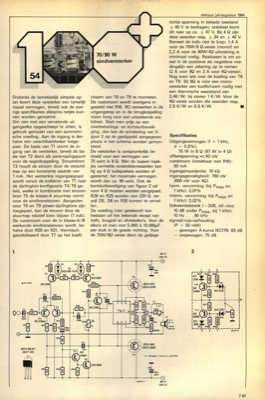

Ondanks de betrekkelijk simpele op- zet levert deze versterker een tamelijk royaal vermogen, terwijl ook de ove- rige specifikaties alleszins netjes kun- nen worden genoemd. Om niet met een vervelende uit- gangselko opgescheept te zitten, is gebruik gemaakt van een symmetri- sche voeding. Aan de ingang is der- halve een verschilversterker toege- past. De basis van T1 vormt de in- gang van de versterker, terwijl de ba- sis van T2 dient als aanknopingspunt voor de tegenkoppeling. Stroombron T3 houdt de stroom door de verschil- trap op een konstante waarde van 1 mA. Het versterkte ingangssignaal wordt vanuit de kollektor van T1 naar de darlington-konfiguratie T4/T8 ge- leid, welke in kombinatie met stroom- bron T5 de klasse-A stuurtrap vormt voor de eindtransistoren. Aangezien voor T6 en T9 power-darlingtons zijn toegepast, kan de stroom door de stuurtrap relatief klein blijven (7 mAl. De ruststroom voor de in klasse-A/B werkende eindtransistoren wordt, be- halve door R20 en R21, the...
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
