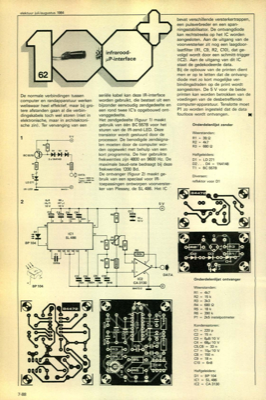

infrarood- µP-interface

elektuur juli/augustus 1984 De normale verbindingen tussen computer en randapparatuur werken weliswaar heel effektief, maar bij gro- tere afstanden gaan al die verbin- dingskabels toch wel storen (niet in elektronische, maar in architektoni- sche zin). Ter vervanging van een seriële kabel kan deze IR-interface worden gebruikt, die bestaat uit een bijzonder eenvoudig zendgedeelte en een rond twee IC"s opgebouwd ont- vanggedeelte. Het zendgedeelte (figuur 1) maakt gebruik van één BC 557B voor het sturen van de IR-zend-LED. Deze transistor wordt gestuurd door de processor. De benodigde zendsigna- len moeten door de computer wor- den opgewekt met behulp van een kort programma. De hier gebruikte frekwenties zijn 4800 en 9600 Hz. De maximale baud-rate bedraagt bij deze frekwenties 1200 Bd. De ontvanger (figuur 2) maakt ge- bruik van een speciaal voor IR- toepassingen ontworpen voorverster- ker van Plessey, de SL 486. Het IC bevat verschillende versterkertrappen, een pulsverbreder ...
