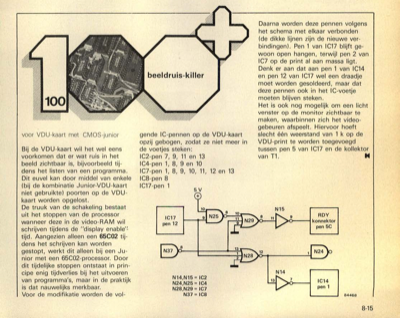

beeldruis-killer - voor VDU-kaart met CMOS-junior

voor VDU-kaart met CMOS-junior Bij de VDU-kaart wil het wel eens voorkomen dat er wat ruis in het beeld zichtbaar is, bijvoorbeeld tij- dens het listen van een programma. Dit euvel kan door middel van enkele (bij de kombinatie Junior-VDU-kaart niet gebruikte) poorten op de VDU- kaart worden opgelost. De truuk van de schakeling bestaat uit het stoppen van de processor wanneer deze in de video-RAM wil schrijven tijdens de "display enable"L tijd. Aangezien alleen een 65CO2 tij- dens het schrijven kan worden gestopt, werkt dit alleen bij een Ju- nior met een 65CO2-processor. Door dit tijdelijke stoppen ontstaat in prin- cipe enig tijdverlies bij het uitvoeren van programma"s, maar in de praktijk is dat nauwelijks merkbaar. Voor de modifikatie worden de vol- gende IC-pennen op de VDU-kaart opzij gebogen, zodat ze niet meer in de voetjes steken: IC2-pen 7, 9, 11 en 13 IC4-pen 1, 8, 9 en 10 IC7-pen 1, 8, 9, 10, 11, 12 en 13 IC8-pen 8 IC17-pen 1 5V IC17 pen 12 Daarna worden deze pennen vo...
