universeel aktief filter - vijf filterfunkties met één IC

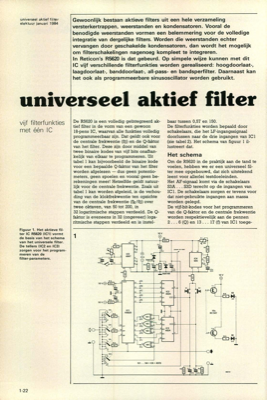

universeel aktief filter elektuur januari 1984 Gewoonlijk bestaan aktieve filters uit een hele verzameling versterkertrappen, weerstanden en kondensatoren. Vooral de benodigde weerstanden vormen een belemmering voor de volledige integratie van dergelijke filters. Worden die weerstanden echter vervangen door geschakelde kondensatoren, dan wordt het mogelijk om filterschakelingen nagenoeg kompleet te integreren. In Reticon"s R5620 is dat gebeurd. Op simpele wijze kunnen met dit IC vijf verschillende filterfunkties worden gerealiseerd: hoogdoorlaat-, laagdoorlaat-, banddoorlaat-, all-pass- en bandsperfilter. Daarnaast kan het ook als programmeerbare sinusoscillator worden gebruikt. universeel aktief filter vijf filterfunkties met eÃÅeÃÅn IC De R5620 is een volledig geiÃàntegreerd ak- tief filter in de vorm van een gewoon 18-pens IC, waarvan alle funkties volledig programmeerbaar zijn. Dat geldt ook voor de centrale frekwentie (f0) en de Q-faktor van het filter. Deze zijn door middel ...
