de XR-2206 in de funktiegenerator - enkel ontwerpoverwegingen

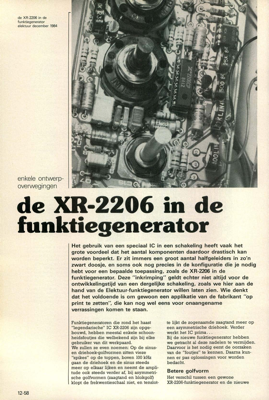

de XR-2206 in de funktiegenerator elektuur december 1984 enkele ontwerp- overwegingen de XR-2206 in de funktiegenerator Het gebruik van een speciaal IC in een schakeling heeft vaak het grote voordeel dat het aantal komponenten daardoor drastisch kan worden beperkt. Er zit immers een groot aantal halfgeleiders in zo"n zwart doosje, en soms ook nog precies in de konfiguratie die je nodig hebt voor een bepaalde toepassing, zoals de XR-2206 in de funktiegenerator. Deze "inkrimping" geldt echter niet altijd voor de ontwikkelingstijd van een dergelijke schakeling, zoals we hier aan de hand van de Elektuur-funktiegenerator willen laten zien. Wie denkt dat het voldoende is om gewoon een applikatie van de fabrikant "op print te zetten", die kan nog wel eens voor onaangename verrassingen komen te staan. 12-58 Funktiegeneratoren die rond het haast "legendarische" IC XR-2206 zijn opge- bouwd, hebben meestal enkele schoon- heidsfoutjes die welbekend zijn bij elke gebruiker van dit werkpaard. W...
