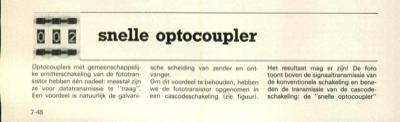

snelle optocoupler

Optocouplers met gemeenschappelij- ke emitterschakeling van de fototran- sistor hebben één nadeel: meestal zijn ze voor datatransmissie te "traag". Een voordeel is natuurlijk de galvani- sche scheiding van zender en ont- vanger. Om dit voordeel te behouden, hebben we de fototransistor opgenomen in een cascodeschakeling (zie figuur). Het resultaat mag er zijn! De foto toont boven de signaaltransmissie van de konventionele schakeling en bene- den de transmissie van de cascode- schakeling: de "snelle optocoupler" 7-48 snelle optocoupler elektuur juli/augustus 1985 (bij een frekwentie van ongeveer 30 kHz). Wat is de truc bij deze schakeling? Doordat de potentiaal aan de kollektor van de fototransistor konstant blijft, speelt de (interne) Miller-kapaciteit van deze transistor geen rol meer - hij wordt "sneller"! De schakeling werkt als volgt. Aan de basis wordt met R1 /R2 een voorspan- ning geleverd van ongeveer 1,5 V. Kondensator Cl zorgt ervoor dat deze spanning ook bij snelle ...
