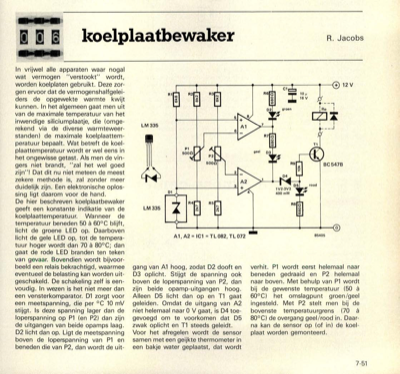

koelplaatbewaker

In vrijwel alle apparaten waar nogal wat vermogen "verstookt" wordt, worden koelplaten gebruikt. Deze zor- gen ervoor dat de vermogenshalfgelei- ders de opgewekte warmte kwijt kunnen. In het algemeen gaat men uit van de maximale temperatuur van het inwendige siliciumplaatje, die (omge- rekend via de diverse warmteweer- standen) de maximale koelplaattem- peratuur bepaalt. Wat betreft de koel- plaattemperatuur wordt er wel eens in het ongewisse getast. Als men de vin- gers niet brandt, "zal het wel goed zijn"! Dat dit nu niet meteen de meest zekere methode is, zal zonder meer duidelijk zijn. Een elektronische oplos- sing ligt daarom voor de hand. De hier beschreven koelplaatbewaker geeft een konstante indikatie van de koelplaattemperatuur. Wanneer de temperatuur beneden 50 à 60°C blijft, licht de groene LED op. Daarboven licht de gele LED op, tot de tempera- tuur hoger wordt dan 70 à 80°C; dan gaat de rode LED branden ten teken van gevaar. Bovendien wordt bijvoor- beeld een re...
