automatische WC-ventilator

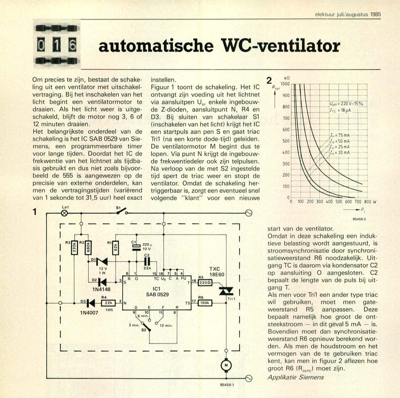

Om precies te zijn, bestaat de schake- ling uit een ventilator met uitschakel- vertraging. Bij het inschakelen van het licht begint een ventilatormotor te draaien. Als het licht weer is uitge- schakeld, blijft de motor nog 3, 6 of 12 minuten draaien. Het belangrijkste onderdeel van de schakeling is het IC SAB 0529 van Sie- mens, een programmeerbare timer voor lange tijden. Doordat het IC de frekwentie van het lichtnet als tijdba- sis gebruikt en dus niet zoals bijvoor- beeld de 555 is aangewezen op de precisie van externe onderdelen, kan men de vertragingstijden (variërend van 1 sekonde tot 31,5 uur) heel exact instellen. Figuur 1 toont de schakeling. Het IC ontvangt zijn voeding uit het lichtnet via aansluitpen Us, enkele ingebouw- de Z-dioden, aansluitpunt N, R4 en D3. Bij sluiten van schakelaar S1 (inschakelen van het licht) krijgt het IC een startpuls aan pen S en gaat triac Tril (na een korte dode-tijd) geleiden. De ventilatormotor M begint dus te lopen. Via punt N krijgt d...
