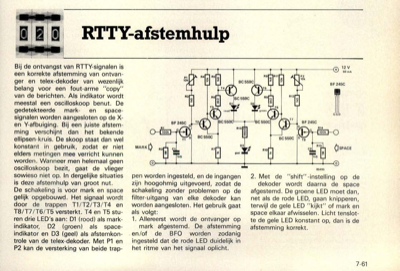

RTTY-afstemhulp

Bij de ontvangst van RTTY-signalen is een korrekte afstemming van ontvan- ger en telex-dekoder van wezenlijk belang voor een fout-arme "copy" van de berichten. Als indikator wordt meestal een oscilloskoop benut. De gedetekteerde mark- en space- signalen worden aangesloten op de X- en Y-afbuiging. Bij een juiste afstem- ming verschijnt dan het bekende ellipsen-kruis. De skoop staat dan wel konstant in gebruik, zodat er niet elders metingen mee verricht kunnen worden. Wanneer men helemaal geen oscilloskoop bezit, gaat de vlieger sowieso niet op. In dergelijke situaties is deze afstemhulp van groot nut. De schakeling is voor mark en space gelijk opgebouwd. Het signaal wordt door de trappen T1/T2/T3/T4 en T8/T7/T6/T5 versterkt. T4 en T5 stu- ren drie LED"s aan: D1 (rood) als mark- indikator, D2 (groen) als space- indikator en D3 (geel) als afstemkon- trole van de telex-dekoder. Met P1 en P2 kan de versterking van beide trap- pen worden ingesteld, en de ingangen zijn hoogohmig uitgevoe...
