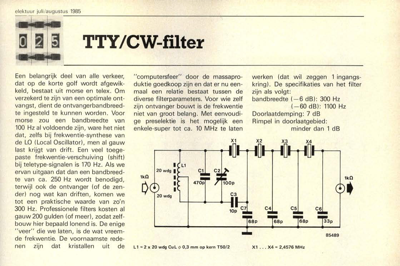

TTY/CW-filter

elektuur juli/augustus 1985 Een belangrijk deel van alle verkeer, dat op de korte golf wordt afgewik- keld, bestaat uit morse en telex. Om verzekerd te zijn van een optimale ont- vangst, dient de ontvangerbandbreed- te ingesteld te kunnen worden. Voor morse zou een bandbreedte van 100 Hz al voldoende zijn, ware het niet dat, zelfs bij frekwentie-synthese van de LO (Local Oscillator), men al gauw last krijgt van drift. Een veel toege- paste frekwentie-verschuiving (shift) bij teletype-signalen is 170 Hz. Als we ervan uitgaan dat dan een bandbreed- te van ca. 250 Hz wordt benodigd, terwijl ook de ontvanger (of de zen- der) nog wat kan driften, komen we tot een praktische waarde van zo"n 300 Hz. Professionele filters kosten al gauw 200 gulden (of meer), zodat zelf- bouw hier bepaald lonend is. De enige "veer" die we laten, is de wat vreem- de frekwentie. De voornaamste rede- nen zijn dat kristallen uit de "computersfeer" door de massapro- duktie goedkoop zijn en dat er nu een- maal e...
