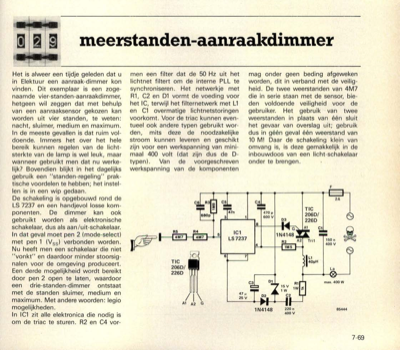

meerstanden-aanraakdimmer

Het is alweer een tijdje geleden dat u in Elektuur een aanraak-dimmer kon vinden. Dit exemplaar is een zoge- naamde vier-standen-aanraakdimmer, hetgeen wil zeggen dat met behulp van een aanraaksensor gekozen kan worden uit vier standen, te weten: nacht, sluimer, medium en maximum. In de meeste gevallen is dat ruim vol- doende. Immers het over het hele bereik kunnen regelen van de licht- sterkte van de lamp is wel leuk, maar wanneer gebruikt men dat nu werke- lijk? Bovendien blijkt in het dagelijks gebruik een "standen-regeling" prak- tische voordelen te hebben; het instel- len is in een wip gedaan. men een filter dat de 50 Hz uit het lichtnet filtert om de interne PLL te synchroniseren. Het netwerkje met R1, C2 en D1 vormt de voeding voor het IC, terwijl het filternetwerk met L1 en Cl overmatige lichtnetstoringen voorkomt. Voor de triac kunnen even- tueel ook andere typen gebruikt wor- den, mits deze de noodzakelijke stroom kunnen leveren en geschikt zijn voor een werkspanning van...
