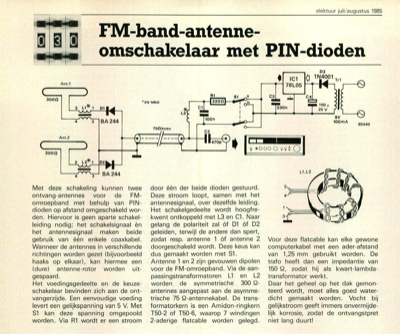

FM-band-antenne-omschakelaar met PIN-dioden

Ant.1 FM-band-antenne- omschakelaar met PIN-dioden D3 ,(1 1 N4001 Tri 100mA Met deze schakeling kunnen twee ontvang-antennes voor de FM- omroepband met behulp van PIN- dioden op afstand omgeschakeld wor- den. Hiervoor is geen aparte schakel- leiding nodig; het schakelsignaal èn het antennesignaal maken beide gebruik van één enkele coaxkabel. Wanneer de antennes in verschillende richtingen worden gezet (bijvoorbeeld haaks op elkaar), kan hiermee een (dure) antenne-rotor worden uit- gespaard. Het voedingsgedeelte en de keuze- schakelaar bevinden zich aan de ont- vangerzijde. Een eenvoudige voeding levert een gelijkspanning van 5 V. Met S1 kan deze spanning omgepoold worden. Via R1 wordt er een stroom door één der beide dioden gestuurd. Deze stroom loopt, samen met het antennesignaal, over dezelfde leiding. Het schakelgedeelte wordt hoogfre- kwent ontkoppeld met L3 en Cl. Naar gelang de polariteit zal elf D1 erf D2 geleiden, terwijl de andere dan spert, zodat resp. antenne ...
