diskette-centrering

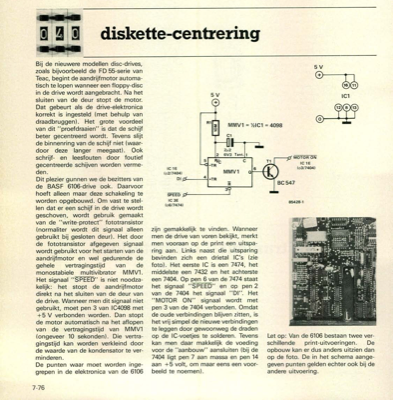

Bij de nieuwere modellen disc-drives, zoals bijvoorbeeld de FD 55-serie van Teac, begint de aandrijfmotor automa- tisch te lopen wanneer een floppy-disc in de drive wordt aangebracht. Na het sluiten van de deur stopt de motor. Dat gebeurt als de drive-elektronica korrekt is ingesteld (met behulp van draadbruggen). Het grote voordeel van dit "proefdraaien" is dat de schijf beter gecentreerd wordt. Tevens slijt de binnenring van de schijf niet (waar- door deze langer meegaat). Ook schrijf- en leesfouten door foutief gecentreerde schijven worden verme- 5V diskette-centrering den. 102/7404/ MMV1 Dit plezier gunnen we de bezitters van de BASF 6106-drive ook. Daarvoor hoeft alleen maar deze schakeling te worden opgebouwd. Om vast te stel- len dat er een schijf in de drive wordt geschoven, wordt gebruik gemaakt van de "write-protect" fototransistor (normaliter wordt dit signaal alleen gebruikt bij gesloten deur). Het door de fototransistor afgegeven signaal wordt gebruikt voor het starte...
