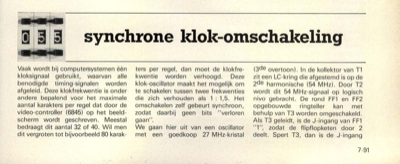

synchrone klok-omschakeling

Vaak wordt bij computersystemen één kloksignaal gebruikt, waarvan alle benodigde timing-signalen worden afgeleid. Deze klokfrekwentie is onder andere bepalend voor het maximale aantal karakters per regel dat door de video-controller (6845) op het beeld- scherm wordt geschreven. Meestal bedraagt dit aantal 32 of 40. Wil men dit vergroten tot bijvoorbeeld 80 karak- ters per regel, dan moet de klokfre- kwentie worden verhoogd. Deze klok-oscillator maakt het mogelijk om te schakelen tussen twee frekwenties die zich verhouden als 1 : 1,5. Het omschakelen zelf gebeurt synchroon, zodat daarbij geen bits "verloren gaan". We gaan hier uit van een oscillator met een goedkoop 27 MHz-kristal (3de overtoon). In de kollektor van T1 zit een LC-kring die afgestemd is op de 2de harmonische (54 MHz). Door T2 wordt dit 54 MHz-signaal op logisch nivo gebracht. De rond FF1 en FF2 opgebouwde ringteller kan met behulp van T3 worden omgeschakeld. Als T3 geleidt, is de J-ingang van FF1 "1", zodat de f...
