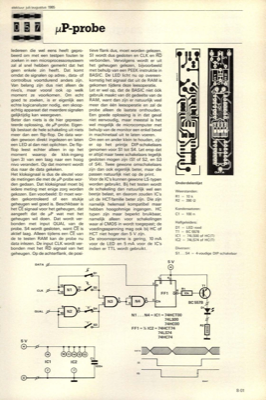

µP-probe

elektuur juli/augustus 1985 Iedereen die wel eens heeft gepro- beerd om met een testpen fouten te zoeken in een microprocessorsysteem zal al snel hebben gemerkt dat het geen enkele zin heeft. Dat komt omdat de signalen op adres-, data- of controlbus voortdurend anders zijn. Van belang zijn dus niet alleen de nivo"s, maar vooral ook op welk moment ze voorkomen. Om echt goed te zoeken, is er eigenlijk een echte logicanalyzer nodig, een skoop- achtig apparaat dat meerdere signalen gelijktijdig kan weergeven. Beter dan niets is de hier gepresen- teerde oplossing, de μP-probe. Eigen- lijk bestaat de hele schakeling uit niets meer dan een flip-flop. De data wor- den gewoon direkt ingelezen en laten een LED al dan niet oplichten. De flip- flop leest echter alleen in op het moment waarop de klok-ingang (pen 3) van een laag naar een hoog nivo verandert. Op dat moment wordt dus naar de data gekeken. Het kloksignaal is dus de sleutel voor de metingen die met de 1.417-probe wor- den gedaan. ...
