spanningsverdubbelaar

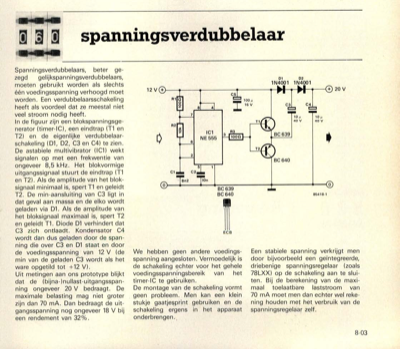

Spanningsverdubbelaars, beter ge- zegd gelijkspanningsverdubbelaars, moeten gebruikt worden als slechts één voedingsspanning verhoogd moet worden. Een verdubbelaarsschakeling heeft als voordeel dat ze meestal niet veel stroom nodig heeft. In de figuur zijn een blokspanningsge- nerator (timer-IC), een eindtrap (T1 en T2) en de eigenlijke verdubbelaar- schakeling (D1, D2, C3 en C4) te zien. De astabiele multivibrator (IC1) wekt signalen op met een frekwentie van ongeveer 8,5 kHz. Het blokvormige uitgangssignaal stuurt de eindtrap (T1 en T2). Als de amplitude van het blok- signaal minimaal is, spert T1 en geleidt T2. De min-aansluiting van C3 ligt in dat geval aan massa en de elko wordt geladen via Dl. Als de amplitude van het bloksignaal maximaal is, spert T2 en geleidt T1. Diode Dl verhindert dat C3 zich ontlaadt. Kondensator C4 wordt dan dus geladen door de span- ning die over C3 en D1 staat en door de voedingsspanning van 12 V (de min van de geladen C3 wordt als het ware opge...
