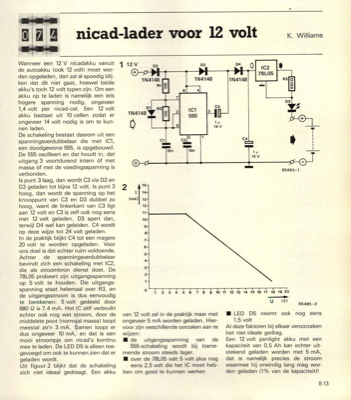

Wanneer een 12 V nicadakku vanuit de autoakku (ook 12 volt) moet wor- den opgeladen, dan zal al spoedig blij- ken dat dit niet gaat, hoewel beide akku"s toch 12 volt typen zijn. Om een akku op te laden is namelijk een iets hogere spanning nodig, ongeveer 1,4 volt per nicad-cel. Een 12 volt akku bestaat uit 10 cellen zodat er ongeveer 14 volt nodig is om te kun- nen laden. De schakeling bestaat daarom uit een spanningsverdubbelaar die met IC1, een doodgewone 555, is opgebouwd. De 555 oscilleert en dat houdt in, dat uitgang 3 voortdurend intern (k met massa exf met de voedingsspanning is verbonden. Is punt 3 laag, dan wordt C3 via D2 en D3 geladen tot bijna 12 volt. Is punt 3 hoog, dan wordt de spanning op het knooppunt van C3 en D3 dubbel zo hoog, want de linkerkant van C3 ligt aan 12 volt en C3 is zelf ook nog eens met 12 volt geladen. D3 spert dan, terwijl D4 wel kan geleiden. C4 wordt op deze wijze tot 24 volt geladen. In de praktijk blijkt C4 tot een magere 20 volt te worden op...
