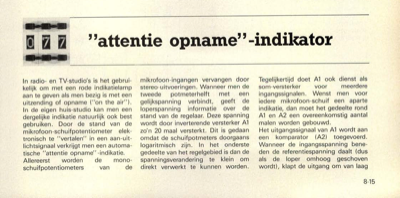

""attentie opname""-indikator

In radio- en TV-studio"s is het gebrui- kelijk om met een rode indikatielamp aan te geven als men bezig is met een uitzending of opname ("on the air"). In de eigen huis-studio kan men een dergelijke indikatie natuurlijk ook best gebruiken. Door de stand van de mikrofoon-schuifpotentiometer elek- tronisch te "vertalen" in een aan-uit- lichtsignaal verkrijgt men een automa- tische "attentie opname" -indikatie. Allereerst worden de mono- schuifpotentiometers van de mikrofoon-ingangen vervangen door stereo-uitvoeringen. Wanneer men de tweede potmeterhelft met een gelijkspanning verbindt, geeft de loperspanning informatie over de stand van de regelaar. Deze spanning wordt door inverterende versterker Al zo"n 20 maal versterkt. Dit is gedaan omdat de schuifpotmeters doorgaans logaritmisch zijn. In het onderste gedeelte van het regelgebied is dan de spanningsverandering te klein om direkt verwerkt te kunnen worden. Tegelijkertijd doet Al ook dienst als som-versterker voor meerdere ingang...
