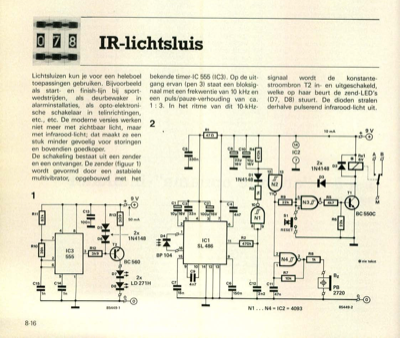

IR-lichtsluis

8-16 Lichtsluizen kun je voor een heleboel toepassingen gebruiken. Bijvoorbeeld als start- en finish-lijn bij sport- wedstrijden, als deurbewaker in alarminstallaties, als opto-elektroni- sche schakelaar in telinrichtingen, etc., etc. De moderne versies werken niet meer met zichtbaar licht, maar met infrarood-licht; dat maakt ze een stuk minder gevoelig voor storingen en bovendien goedkoper. De schakeling bestaat uit een zender en een ontvanger. De zender (figuur 1) wordt gevormd door een astabiele multivibrator, opgebouwd met het R11 R10 C15 bekende timer-IC 555 (IC3). Op de uit- gang ervan (pen 3) staat een bloksig- naal met een frekwentie van 10 kHz en een puls/pauze-verhouding van ca. 1 :3. In het ritme van dit 10-kHz- 2 signaal wordt de konstante- stroombron T2 in- en uitgeschakeld, welke op haar beurt de zend-LED"s (D7, D8) stuurt. De dioden stralen derhalve pulserend infrarood-licht uit. 10mA 9V oe *651AB IR-lichtsluis 85449-1 N1 ... N4 = IC2 = 4093 85449-2 2x 1N4148 BC 560...
