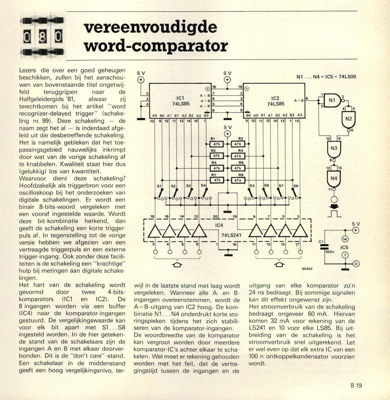

vereenvoudige word-comparator

komparators (IC1 en IC2). De 8 ingangen worden via een buffer (IC4) naar de komparator-ingangen gestuurd. De vergelijkingswaarde kan voor elk bit apart met S1 ...S8 ingesteld worden. In de hier geteken- de stand van de schakelaars zijn de ingangen A en B met elkaar doorver- bonden. Dit is de "don"t care" -stand. Een schakelaar in de middenstand geeft een hoog vergelijkingsnivo, ter- ingangen overeenstemmen, wordt de A= B-uitgang van IC2 hoog. De kom- binatie N1... N4 onderdrukt korte sto- ringspieken tijdens het zich stabili- seren van de komparator-ingangen. De woordbreedte van de komparator kan vergroot worden door meerdere komparator-IC"s achter elkaar te scha- kelen. Wel moet er rekening gehouden worden met het feit, dat de vertra- gingstijd tussen de ingangen en de vereenvoudigde word-comparator Lezers die over een goed geheugen beschikken, zullen bij het aanschou- wen van bovenstaande titel ongetwij- feld teruggrijpen naar de Halfgeleidergids "81, alwaar zij terechtkomen bij...
