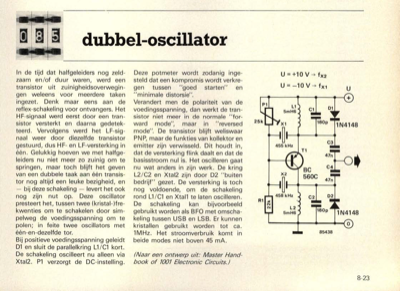

dubbel-oscillator

In de tijd dat halfgeleiders nog zeld- zaam en/of duur waren, werd een transistor uit zuinigheidsoverwegin- gen weleens voor meerdere taken ingezet. Denk maar eens aan de reflex-schakeling voor ontvangers. Het HF-signaal werd eerst door een tran- sistor versterkt en daarna gedetek- teerd. Vervolgens werd het LF-sig- naal weer door diezelfde transistor gestuurd, dus HF- en LF-versterking in één. Gelukkig hoeven we met halfge- leiders nu niet meer zo zuinig om te springen, maar toch blijft het geven van een dubbele taak aan één transis- tor nog altijd een leuke bezigheid, en — bij deze schakeling — levert het ook nog zijn nut op. Deze oscillator presteert het, tussen twee (kristal-)fre- kwenties om te schakelen door sim- pelweg de voedingsspanning om te polen; in feite twee oscillators met één-en-dezelfde tor. Bij positieve voedingsspanning geleidt D1 en sluit de parallelkring L1/C1 kort. De schakeling oscilleert nu alleen via Xtal2. P1 verzorgt de DC-instelling. Dez...
