mikrofoonversterker met kuch-onderdrukker

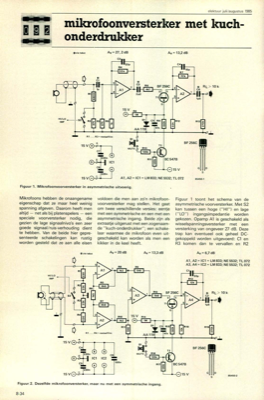

8-34 HI/LO IMP Dl C5 R9 0 R12 R13 776 mikrofoonversterker met kuch- onderdrukker * zie tekst Av = 27, 2 dB L 3- Av = 13,2 dB C4 R7 Figuur 1. Mikrofoonvoorversterker in asymmetrische uitvoerig. Mikrofoons hebben de onaangename eigenschap dat ze maar heel weinig spanning afgeven. Daarom heeft men altijd — net als bij platenspelers — een speciale voorversterker nodig, die gezien de lage signaalnivo"s een zeer goede signaal/ruis-verhouding dient te hebben. Van de beide hier gepre- senteerde schakelingen kan rustig worden gesteld dat ze aan alle eisen voldoen die men aan zo"n mikrofoon- voorversterker mag stellen. Het gaat om twee verschillende versies: eentje met een symmetrische en een met een asymmetrische ingang. Beide zijn als extraatje uitgerust met een zogenaam- de "kuch-onderdrukker"; een schake- laar waarmee de mikrofoon even uit- geschakeld kan worden als men een kikker in de keel heeft. Figuur 1 toont het schema van de asymmetrische voorversterker. Met S2 kan tussen een ...
