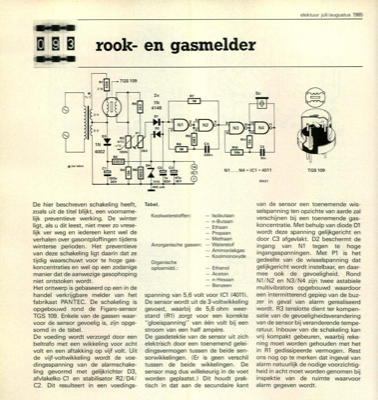

rook- en gasmelder

Ra NTC 1N 4002 100k De hier beschreven schakeling heeft, zoals uit de titel blijkt, een voorname- lijk preventieve werking. De winter ligt, als u dit leest, niet meer zo vrese- lijk ver weg en iedereen kent wel de verhalen over gasontploffingen tijdens winterse perioden. Het preventieve van deze schakeling ligt daarin dat ze tijdig waarschuwt voor te hoge gas- koncentraties en wel op een zodanige manier dat de aanwezige gasophoping niet ontstoken wordt. Het ontwerp is gebaseerd op een in de handel verkrijgbare melder van het fabrikaat PANTEC. De schakeling is opgebouwd rond de Figaro-sensor TGS 109. Enkele van de gassen waar- voor de sensor gevoelig is, zijn opge- somd in de tabel. De voeding wordt verzorgd door een beltrafo met een wikkeling voor acht volt en een aftakking op vijf volt. Uit de vijf-voltwikkeling wordt de voe- dingsspanning van de alarmschake- ling gevormd met gelijkrichter D3, afvlakelko Cl en stabilisator R2/ D4/ C2. Dit resulteert in een voedings- N1 ... N4 = I...
