video-omschakelaar

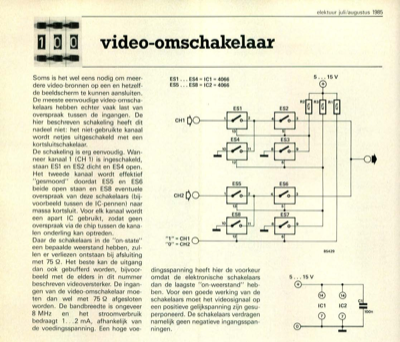

video-omschakelaar Soms is het wel eens nodig om meer- ES1 ES4 = IC1 = 4066 dere video-bronnen op een en hetzelf- ES5 . ES8 = IC2 = 4066 de beeldscherm te kunnen aansluiten. De meeste eenvoudige video-omscha- kelaars hebben echter vaak last van ES1 overspraak tussen de ingangen. De 5 ... 15 V 0 R1 0 hier beschreven schakeling heeft dit nadeel niet: het niet-gebruikte kanaal wordt netjes uitgeschakeld met een kortsluitschakelaar. De schakeling is erg eenvoudig. Wan- neer kanaal 1 (CH 11 is ingeschakeld, staan ES1 en ES2 dicht en ES4 open. Het tweede kanaal wordt effektief "gesmoord" doordat ES5 en ES6 beide open staan en ES8 eventuele overspraak van deze schakelaars (bij- voorbeeld tussen de IC-pennen) naar massa kortsluit. Voor elk kanaal wordt een apart IC gebruikt, zodat geen overspraak via de chip tussen de kana- len onderling kan optreden. Daar de schakelaars in de "on-state" een bepaalde weerstand hebben, zul- len er verliezen ontstaan bij afsluiting met 75 Q. Het beste kan d...
