RLC-meetbrug - voor het snel identificeren van onbekende weerstanden, spoelen en kondensatoren

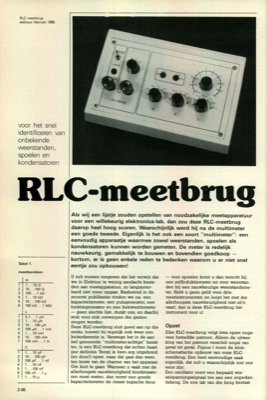

RLC meetbrug elektuur februari 1985 voor het snel identificeren van onbekende weerstanden, spoelen en kondensatoren RLC•meetbrug Tabel 1. meetbereiken Als wij een lijstje zouden opstellen van noodzakelijke meetapparatuur voor een willekeurig elektronica-lab, dan zou deze RLC-meetbrug daarop heel hoog scoren. Waarschijnlijk werd hij na de multimeter een goede tweede. Eigenlijk is het ook een soort "multimeter": een eenvoudig apparaatje waarmee zowel weerstanden, spoelen als kondensatoren kunnen worden gemeten. De meter is redelijk nauwkeurig, gemakkelijk te bouwen en bovendien goedkoop - kortom, er is geen enkele reden te bedenken waarom u er niet snel eentje zou opbouwen! 1 2 3 4 5 6 2 3 4 5 6 7 2 3 4 5 6 7 R 1...10 Q 10...100 Q 100...1 kQ 1...10 kQ 10...100 kQ 100 kQ...1 MQ L 0,1...1 pH 1...10 ;.tH 10...100 1.4H 100 pH...1 mH 1...10 mH 10...100 mH 100 mH ..1 H C 1...10 pF 10...100 pF 100 pF...1 nF 1...10 nF 1...100 nF 100 nF...11.4 1...10 p U zult moeten toegeven dat het verwij...
