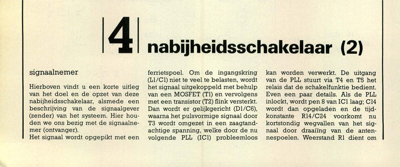

nabijheidsschakelaar (2) - signaalnemer

signaalnemer Hierboven vindt u een korte uitleg van het doel en de opzet van deze nabijheidsschakelaar, alsmede een beschrijving van de signaalgever (zender) van het systeem. Hier hou- den we ons bezig met de signaalne- mer (ontvanger). Het signaal wordt opgepikt met een ferrietspoel. Om de ingangskring (Ll /C1) niet te veel te belasten, wordt het signaal uitgekoppeld met behulp van een MOSFET (T1) en vervolgens met een transistor (T2) flink versterkt. Dan wordt er gelijkgericht (D1/C6), waarna het pulsvormige signaal door T3 wordt omgezet in een zaagtand- achtige spanning, welke door de nu volgende PLL (IC1) probleemloos kan worden verwerkt. De uitgang van de PLL stuurt via T4 en T5 het relais dat de schakelfunktie bedient. Even een paar details. Als de PLL inlockt, wordt pen 8 van IC1 laag; C14 wordt dan opgeladen en de tijd- konstante R14 /C24 voorkomt nu kortstondig wegvallen van het sig- naal door draaiïng van de anten- nespoelen. Weerstand R1 dient om 141nabijheidsschakela...
